视觉定位激光打标机

作者:青岛激光打标机厂家 发布时间:2021-12-30 点击:

视觉定位激光打标机,其实它是一款系统(CCD视觉定位系统)。它可安装于任意一款激光打标机里。 CCD视觉定位检测激光打标机针对批量不规则打标中夹具设计制造困难导致的供料难、定位差、速度慢的问题,CCD摄像打标通过采用外置摄像头实时拍摄 抓取特征点的方式予以解决。本系统随意供料、精确定位、打标,极大的提升了打标效率

激光打标机存在视觉定位的理由:1. 传统激光打标机在产品打标过程中,需要定制简单或者复杂的治具来保证打标位置的统一,但是扔会遇到以下难题:1) 采用精密治具:新的产品需要新的精密治具,增加了费用,延迟了生产周期。2) 采用简单治具:人工操作打标效率偏低,稍有不慎就打标错位置,造成产品的美观性。2. 对于产品精确打标时,需要制作复杂的自动化配套线,仅仅适应于一种或少量几种产品。3. 批量性生产,不利于工厂成本管理。

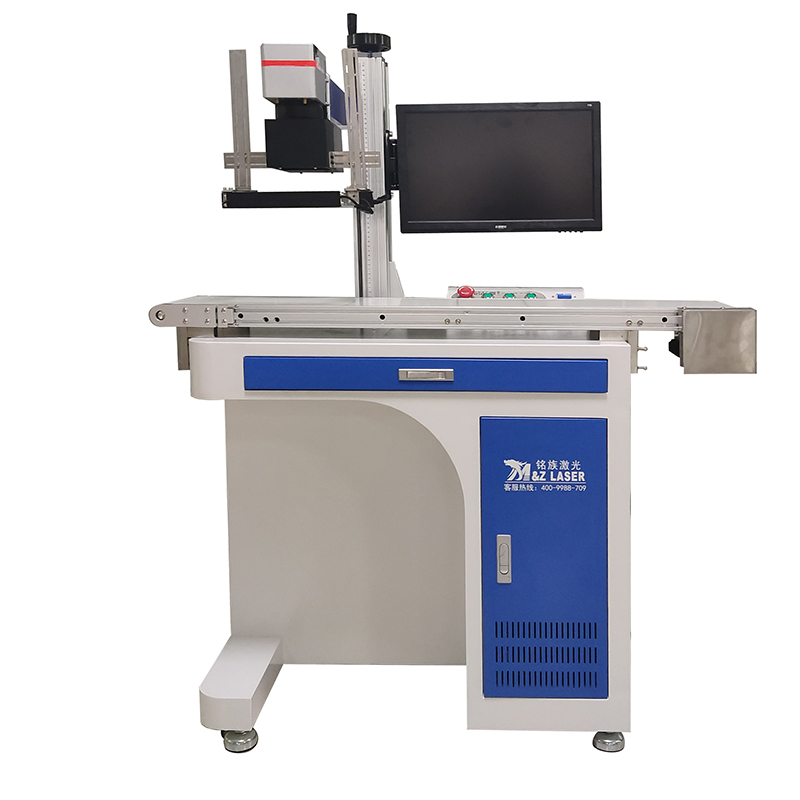

视觉定位激光打标机(图1)

激光打标机视觉定位系统工作原理:1. 系统硬件部分的组成 1) 激光打标设备2) 耦合器(激光与相机统一视野)3) 工控机(电脑)4) 视觉部分(相机,镜头)5) 光学系统(补光灯)6) 运动系统(传送带,移动平台)7) 触发设备(感应开关).2. 系统软件部分组成

1)打标文件管理2)相机控制3)图像标定4)实时定位3. 系统工作流程1)接收到触发设备信号控制运动系统停止,并进行图像采集2)对图像进行分析定位3)控制打标设备工作,完成工件打标操作4)控制运动系统启动5)等下一个触发设备信号.

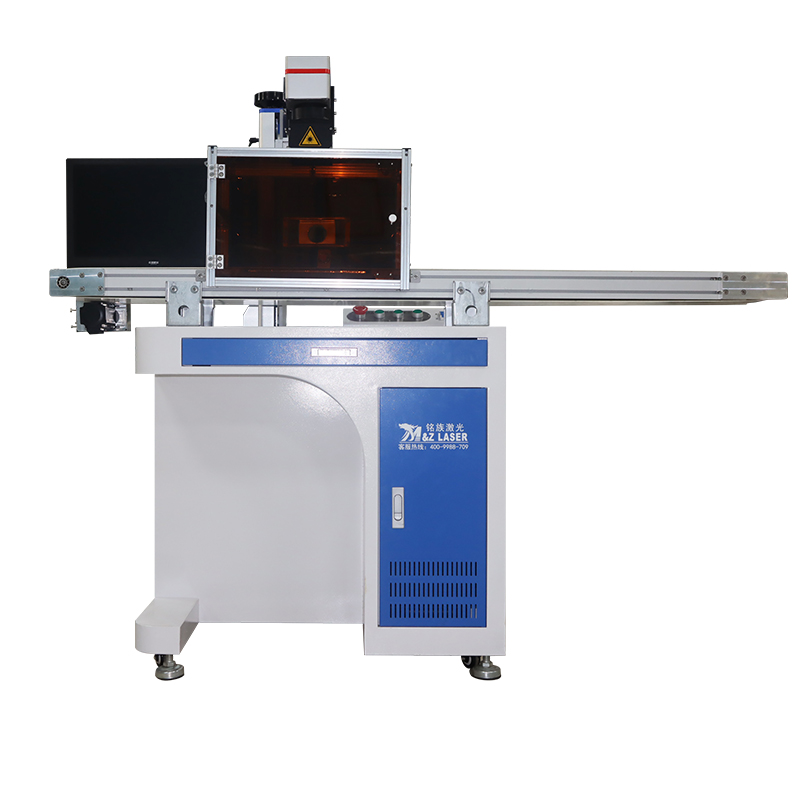

视觉定位激光打标机

激光打标机视觉定位系统优势:1. 提高定位及打标精度2. 定位受工件外观异形影响小3. 一次性打标多个产品4. 易于实现兼容多个产品的自动化生产流水线.激光打标机视觉定位系统劣势:1. 对同一批次产品的外观要求统一性高2. 对工作环境的光源有一定要求,不要影响相机拍照的一致性,因为这个原因,会给系统配有专业光源,抵御外部光源干扰3. 对工控机配置要求高,需要配有千兆网卡,用于工控机与相机通讯,防止图像不清晰。

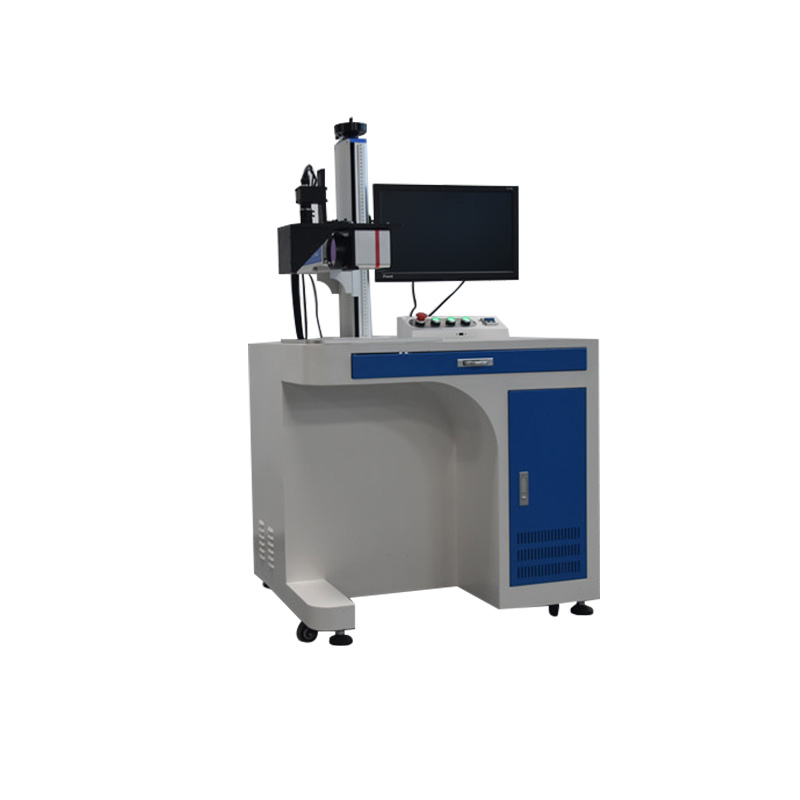

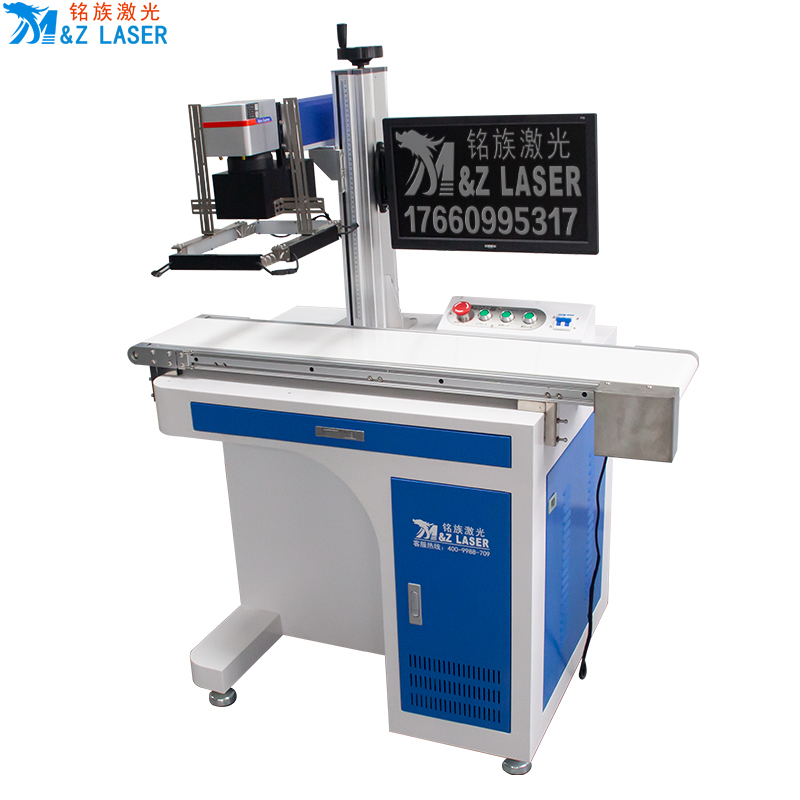

视觉定位激光打标机(图3)

本公司激光打标机视觉定位系统简介:1. 采用伪同轴方式1) 反激光和反可见光区别在于,耦合器里镜片镀膜是反激光透可见光,还是反可见光透激光的。2. 系统优势1) 伪同轴把相机安装在激光光路上,通过一块反射镜片将激光和相机耦合后在一个视野,结构紧凑2) 定位精度高3) 拍照视野大3. 支持客户功能定制4. 软件界面简洁,易操作.

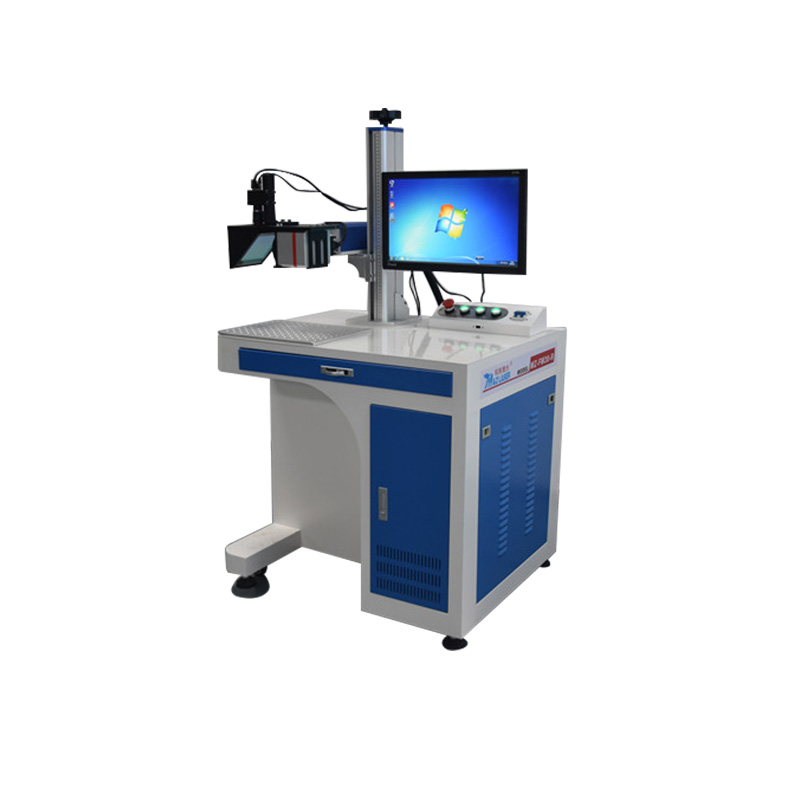

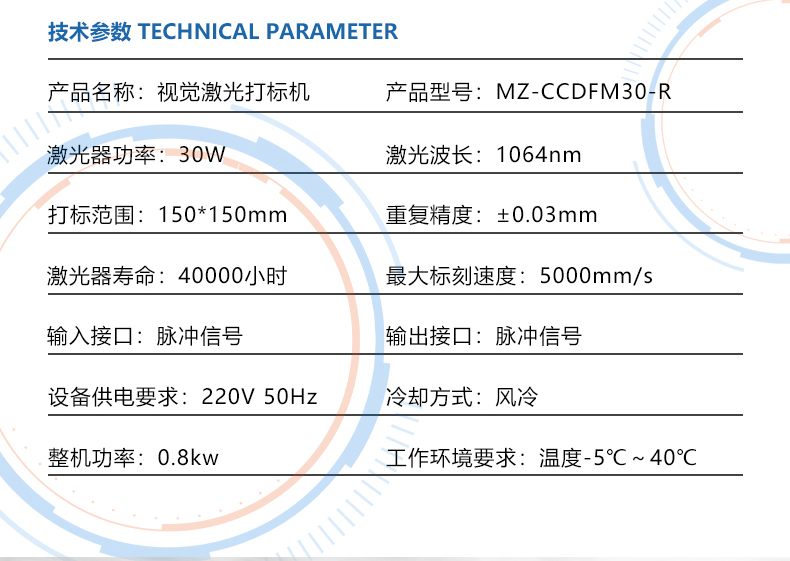

视觉定位激光打标机(图4)

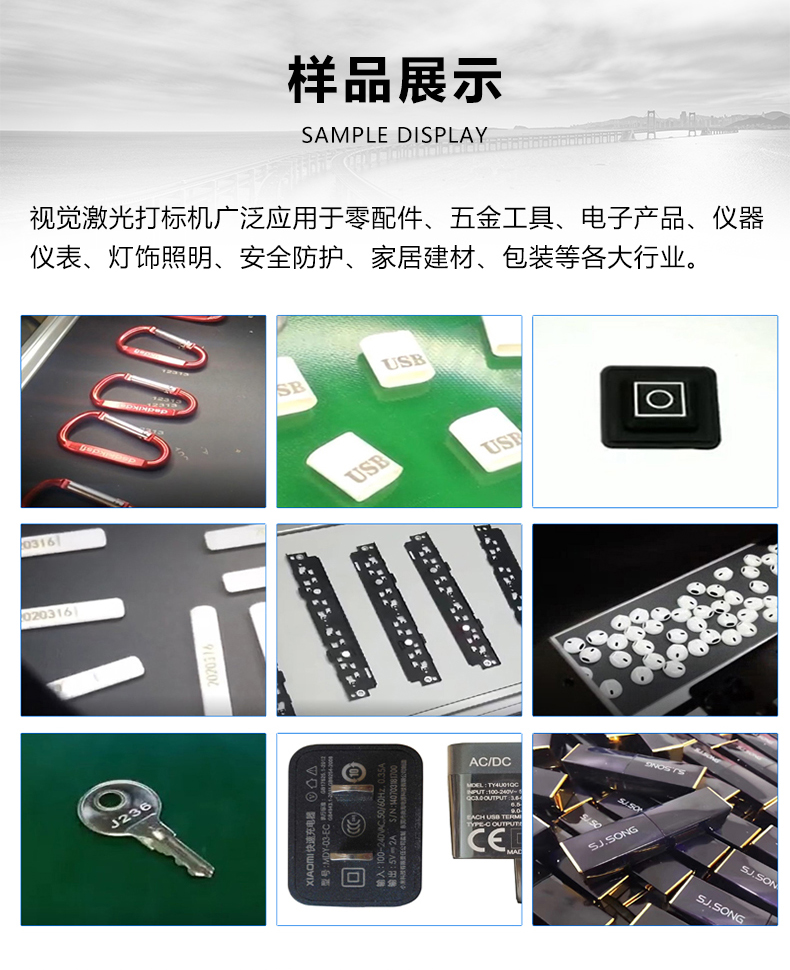

使用材料和行业:1.视觉定位振盘送料打标机适用于小巧精细不易拿取的打标产品,由振盘自动送料系统配合视觉自动定位打标,实现无人工生产线。2.视觉定位传送带自动化打标。适用于五金、电子器件,PCB板和控制面板、铭牌展板、塑料等散料的精确定位,搭配传送工作台,可以大大提高工作效率,节省人工,不需要夹具不用固定摆放,通过视觉定位系统准确定位打标来实现高精度自动打标。

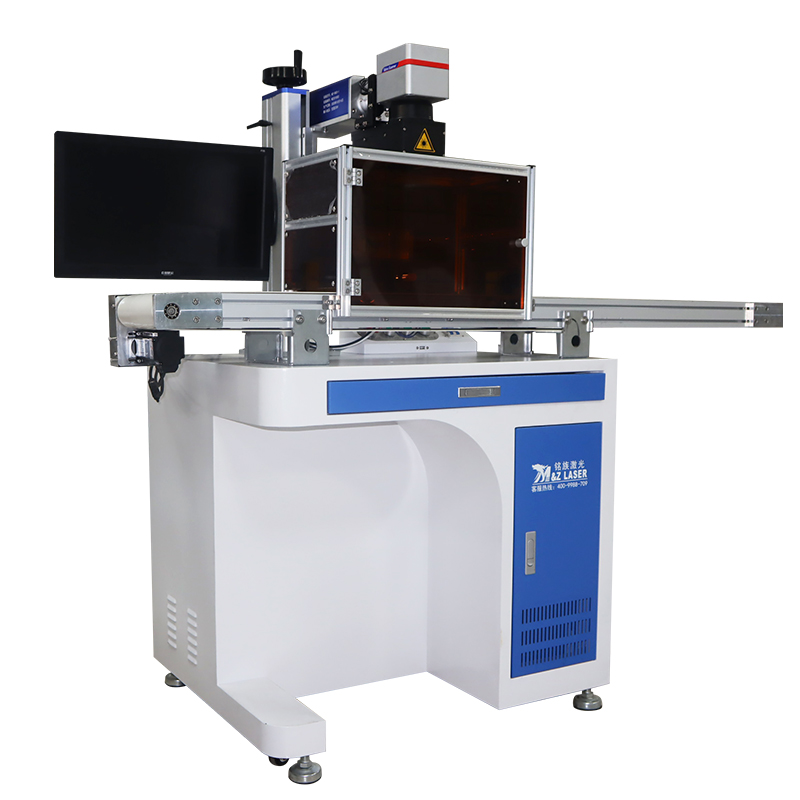

视觉定位激光打标机(图5)
